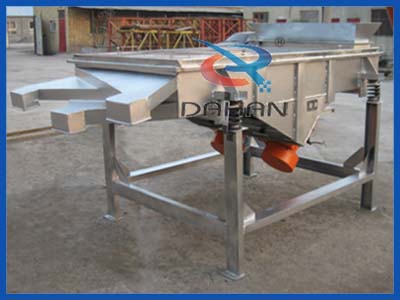

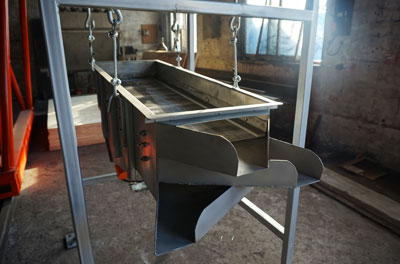

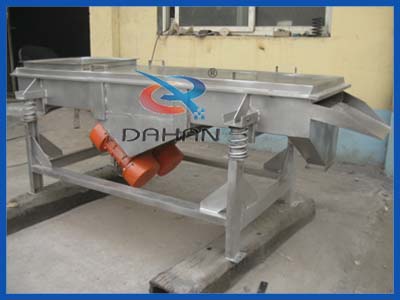

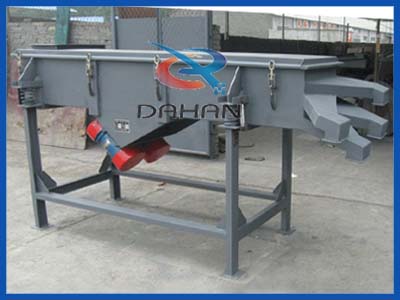

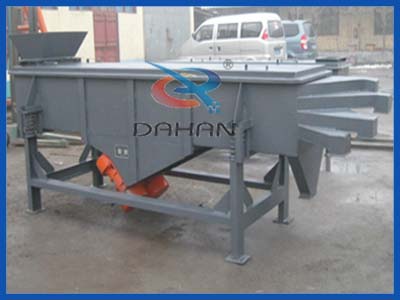

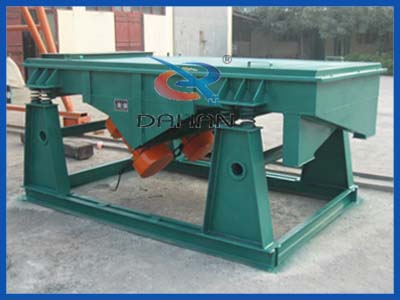

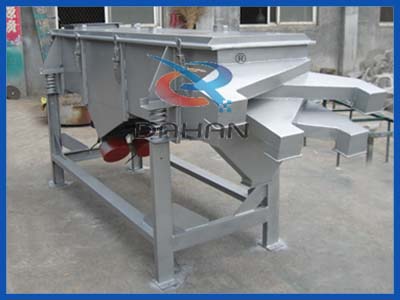

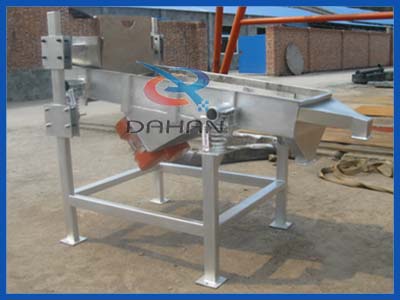

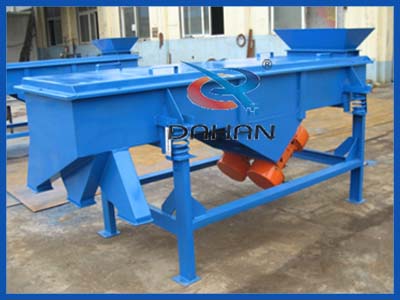

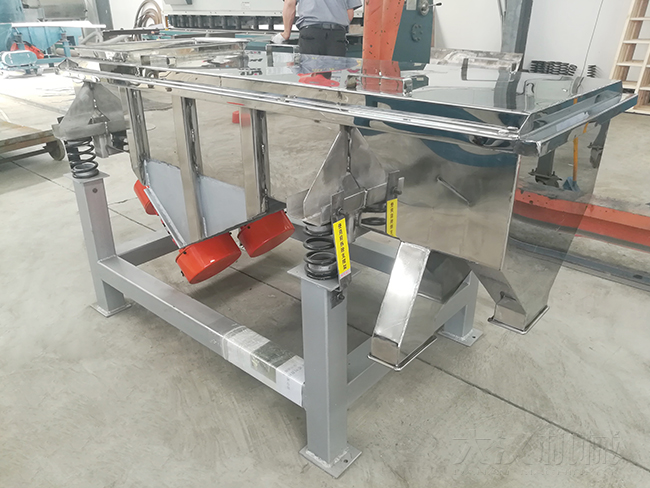

方形振动筛细节图片:

新澳门2024免费原料网

工作原理

    DZSF系列方形振动筛,两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074―5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm.。

新澳门2024免费原料网

工作特点

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

新澳门2024免费原料网

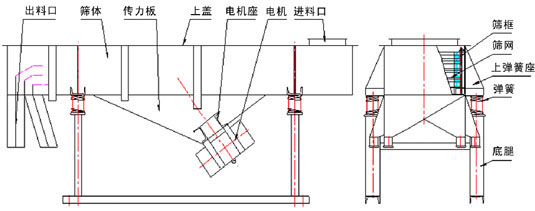

结构说明

方形振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

新澳门2024免费原料网
新澳门2024免费原料网

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

新澳门2024免费原料网

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

型号说明

D----------------------------------振动电机(振动源)
Z----------------------------------直线(运转轨迹)
SF----------------------------------筛分机
1020----------------------------------筛面尺寸(1000mm宽x2000mm长)
1-------------------------------------两层(两层筛网三个出料口)
S(P)-----------------------------------钢板材质【S代表不锈钢,P代表普碳钢】

方形振动筛筛分原理

物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒.

新澳门2024免费原料网

方形振动筛技术参数

型    号 DZSF-520 DZSF-525 DZSF-530 DZSF-1020 DZSF-1025 DZSF-1030
公称尺寸(mm) 500×2000 500×2500 500×3000 1000×2000 1000×2500 1000×3000
物料粒度(mm) 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10
振次(次/分) 960 960 960 960 960 960
功率(kw) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-1.1) 2×(0.4-1.1) 2×(0.4-1.5)
振    幅 3―4.5 3―4.5 3―4.5 3―4.5 3―4.5 3―4.5
层    数 1--6 1--6 1--6 1--6 1--6 1--6
筛面倾角 0°-7° 0°-7° 0°-7° 0°-7° 0°-7° 0°-7°

主要适用行业

方形振动筛广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。
